Technický popis

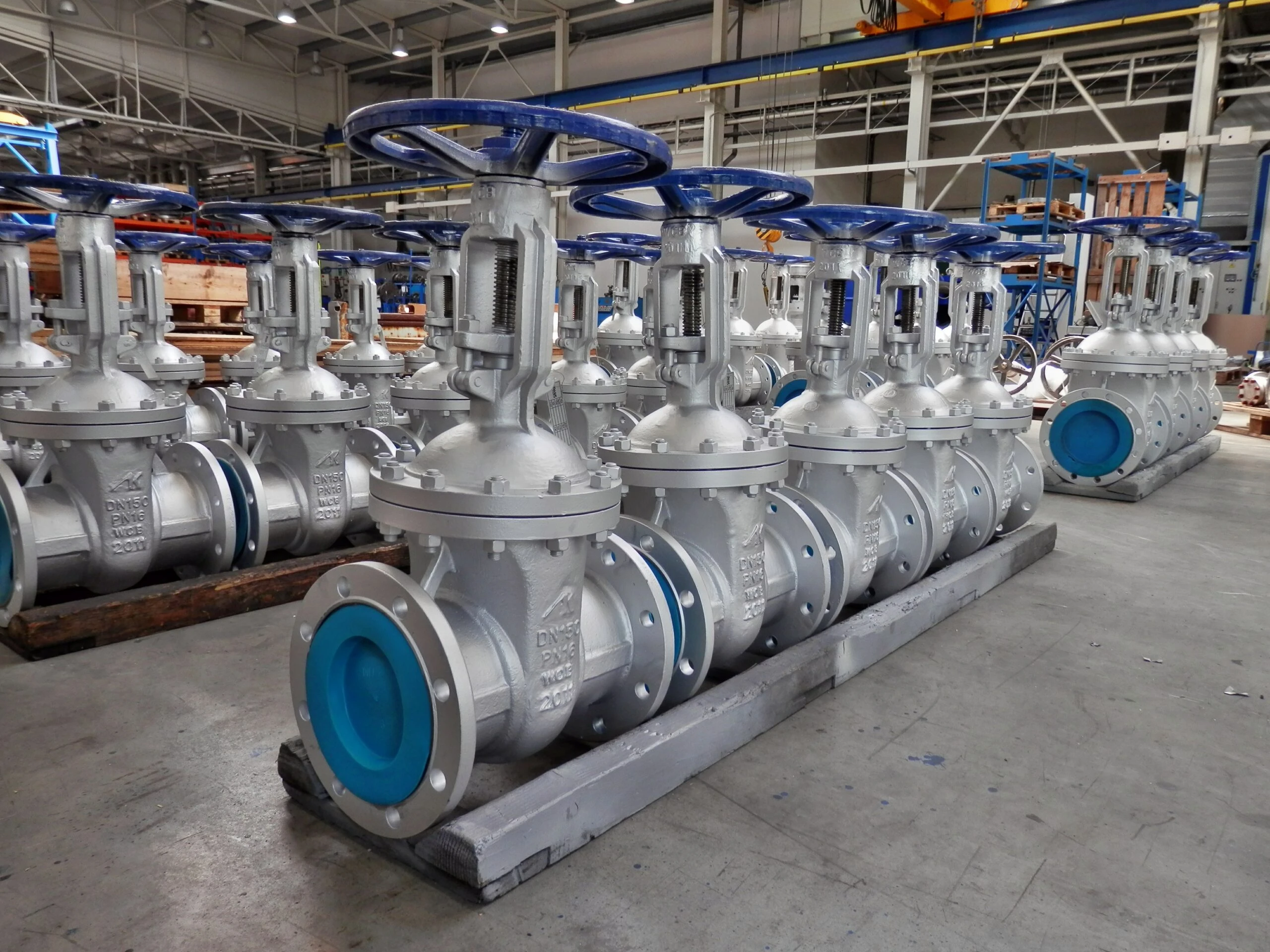

Šoupátka S38 jsou ovládané, uzavírací armatury. Uzavírá nebo otevírá se jimi průtok média obsluhou zvenčí, ručně nebo instalovaným pohonem. Nejsou způsobilá k regulaci toku provozního média. Médium může proudit oběma směry. Tato šoupátka jsou navržena a vyrobena tak, aby byla zajištěna maximální životnost a spolehlivost. Vhodné jsou pro kapaliny, plyny a páry.
Materiálové provedení
Výroba z uhlíkových, slitinových a nerezavějících ocelí. Materiálové provedení lze přizpůsobit přání zákazníka tak, aby maximálně vyhovovalo provozním podmínkám.
Základní standardy pro konstrukci
Základní konstrukce
API 600, API 6D, EN 12 516-1
Stavební délka
EN 558-1, EN 12 982
Rozměry přírub
EN 1092-1
Zkoušení
EN 12 266-1, EN 12 266-2
Tlakoteplotní stupně
EN 12 516-1
Přivařovací konce
EN 12 627
Rozsah DN / NPS: 200 – 400 / 100 – 150
Rozsah PN / CLASS: 10 – 12 / CLASS A
Rozsah DN / NPS: 200 – 400 / 100 – 150
Rozsah pracovních teplot: 80°C – 300°C
Možnosti připojení k potrubí:
Závitové
Ovládání: Pneupohon
