Technický popis

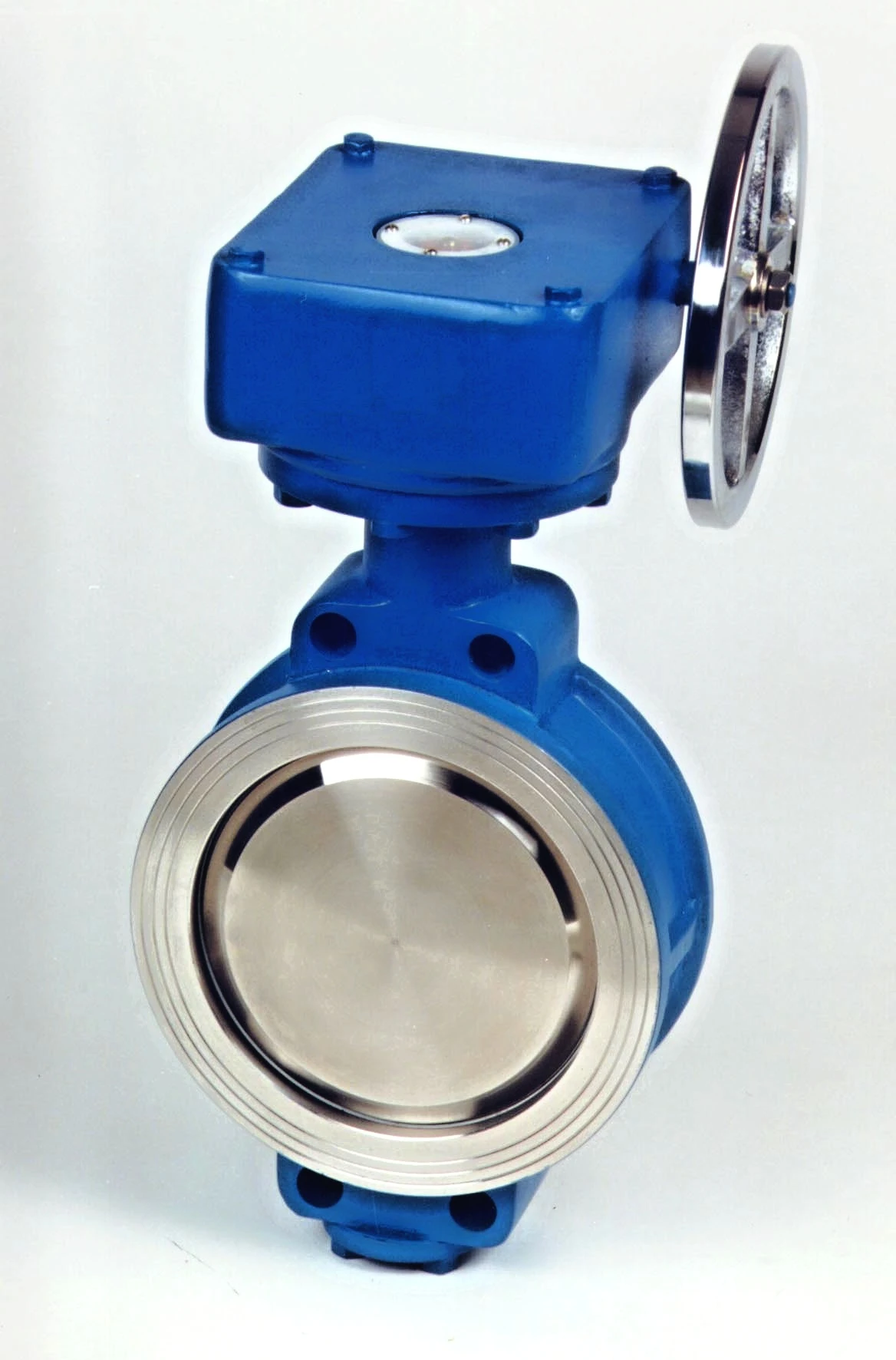

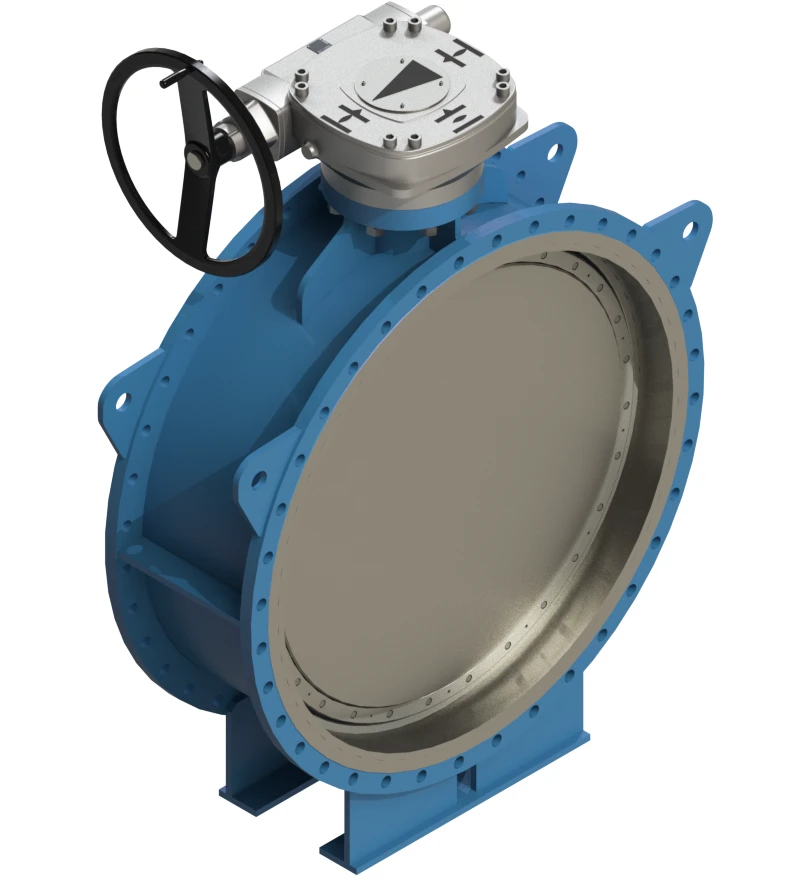

Uzavírací klapky DE BTF jsou ovládané, uzavírací armatury. Uzavírá nebo otevírá se jimi průtok média obsluhou zvenčí, ručním kolem nebo instalovaným pohonem. Médium může proudit pouze v jednom směru. Tyto uzavírací klapky jsou navrženy a vyrobeny tak, aby byla zajištěna maximální životnost a spolehlivost. Vhodné jsou pro kapaliny, plyny a páry.
Materiálové provedení
Výroba z uhlíkových, slitinových a nerezavějících ocelí. Materiálové provedení lze přizpůsobit přání zákazníka tak, aby maximálně vyhovovalo provozním podmínkám.
Základní standardy pro konstrukci
Základní konstrukce
EN 12 516-1, EN 12 516-2
Stavební délka
EN 558-1
Rozměry přírub
EN 1092-1
Zkoušení
EN 12 266-1
Tlakoteplotní stupně
EN 12 516-1
Rozsah DN (NPS ): 40 – 400 ( 1 1/2″- 80″)
Rozsah PN (CLASS): 12,5 – 40 (150 – 300)
Rozsah pracovních teplot: -20°C ÷ +140°C
Možnosti připojení k potrubí:
Přírubové, Mezipřírubové
Ovládání:
Páka, Ruční kolo, Ruční kolo s převodovkou,
Elektropohon, Pneupohon, Bez pohonu,
Úprava pro připojení pohonu dle EN 5211
